Los invito a darle un vistazo a mi laboratorio y acompañarme en un día laboral promedio, no es el más sofisticado pero a fines de función es completo y me resulta. Trabajo relativamente tranquilo a pesar de que la afluencia un tanto decaída después surgiera la pandemia con la cuarentena.

Desde entonces trabajo desde casa como muchos otros. Comencemos con un paso a paso con imágenes del como hallo una falla muy sencilla por suerte y de rápida solución.

Esta maquina me fue entregada alegando el propietario, haber dejado de funcionar abruptamente, y por consecuencia dejo de prender. Ahora daremos nuestro diagnostico y posible solución en el proceso, continuemos.

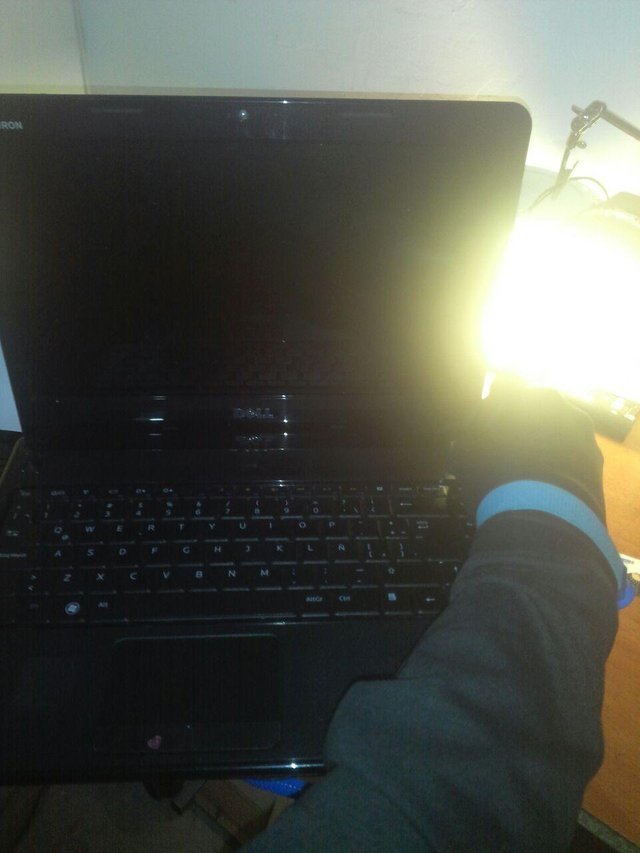

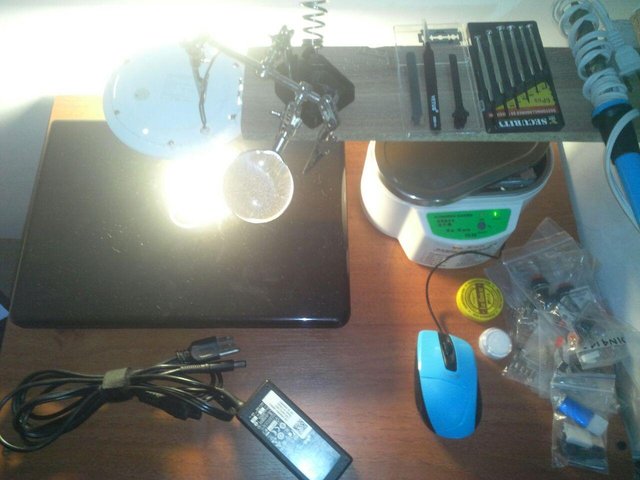

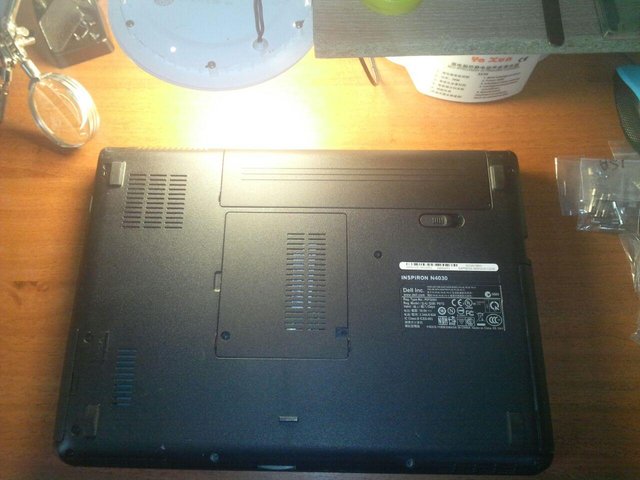

Ella es nuestra protagonista portátil, el o la paciente:


Es una "Dell" respecto al resto es común usar guantes y pulsera antiestática, es algo característico y reglamentario para trabajar con electrónicos, además de darme cierta protección contra cualquier agente orgánico mientras manipule bien los objetos y desinfecte todo respectivamente.

photo_20200519_124852 2.jpg

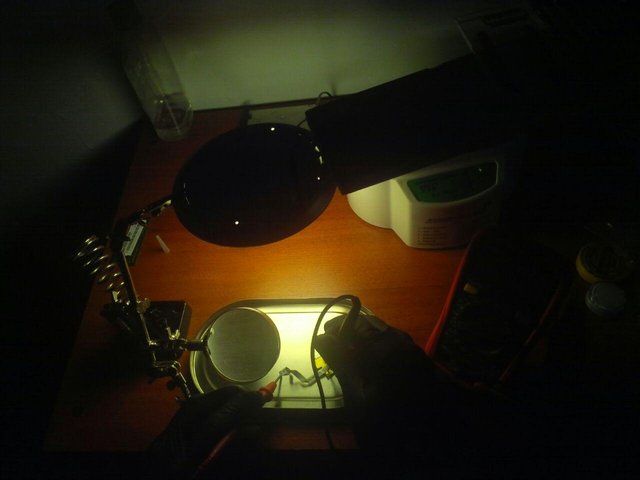

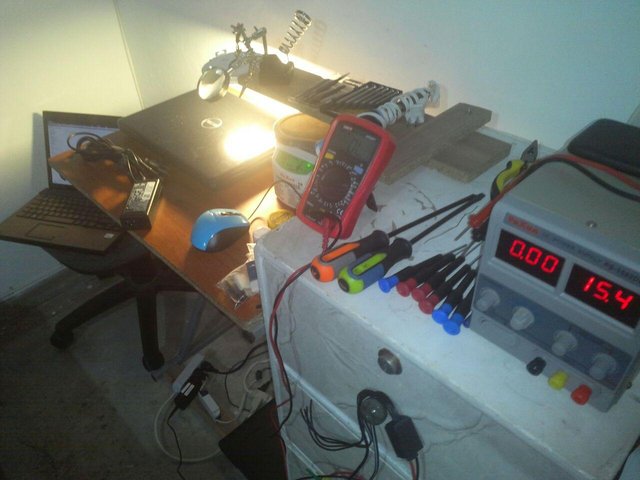

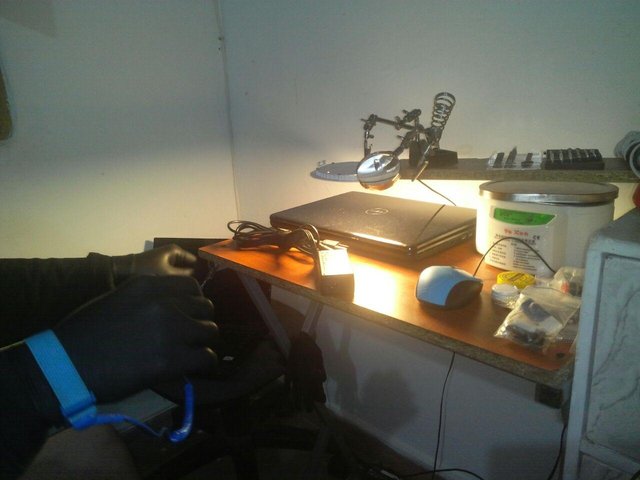

Olvidaba darles la vista completa de mi mesa de trabajo, es decir mi laboratorio secreto, así luce.

Empece por conectarla a la toma y presionar el botón de encendido. Efectivamente no encendía, así que procedí a probar el adaptador o la fuente de energía o alimentación, tal vez podría no estar mandando corriente o electricidad.

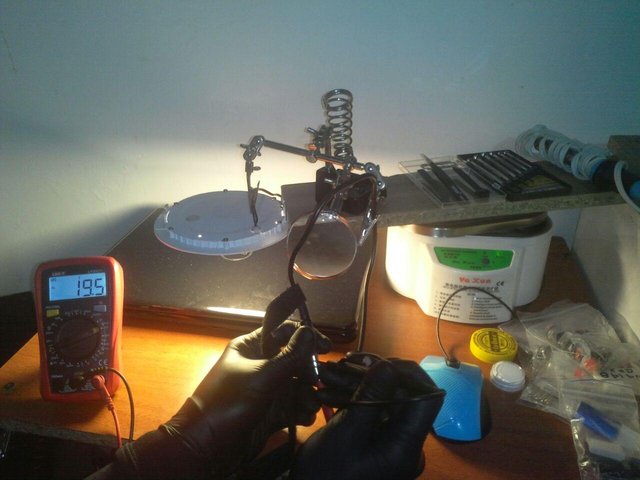

Mire la salida que por defecto marca el adaptador 19.5 voltios "DC", medí la carga con mi multímetro digital en voltaje continuo y dio esto...

photo_20200519_124908 2.jpg

Resulto estar bien y estable, no podía ser el adaptador, este seria descartado, así que la falla debía estar dentro, procedí a desarmar y a seguir el circuito de alimentación hasta encontrar la falla.

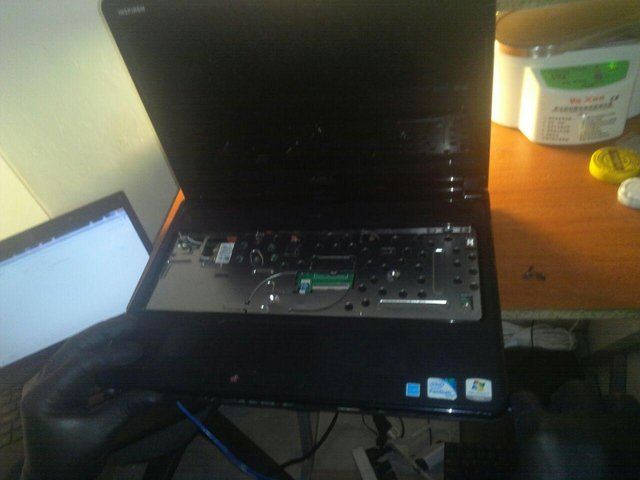

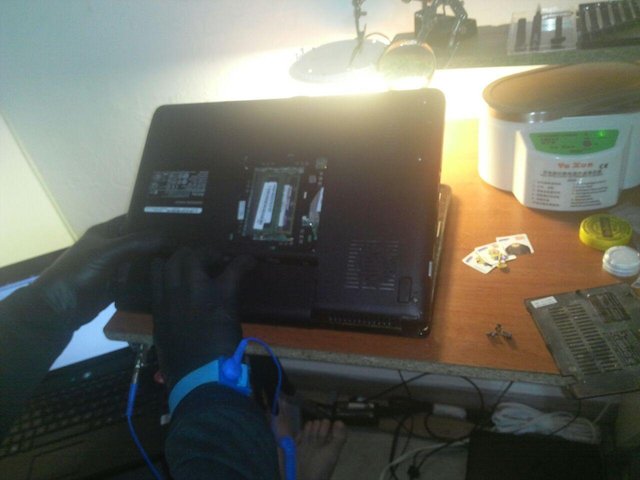

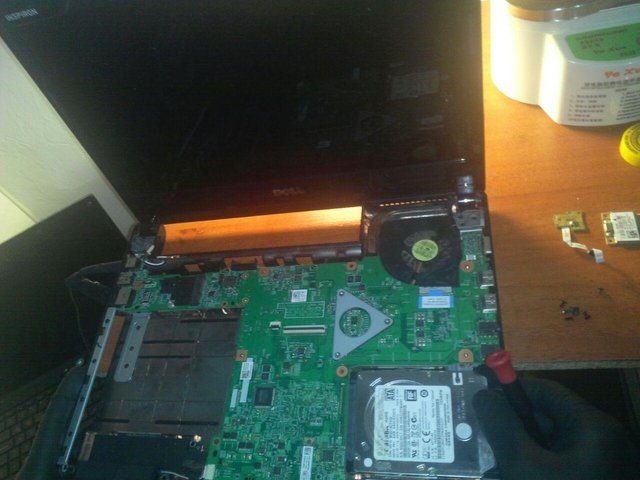

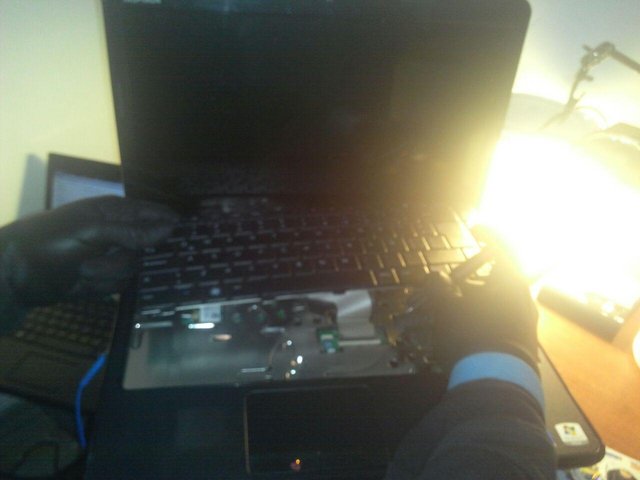

Primero quite la tapa de las memorias, luego removí la batería y saca todos y cada uno de los tornillos debajo de dicha laptop y los que están debajo del teclado para desarmar la coraza o la estructura.



photo_20200519_124910 2.jpg

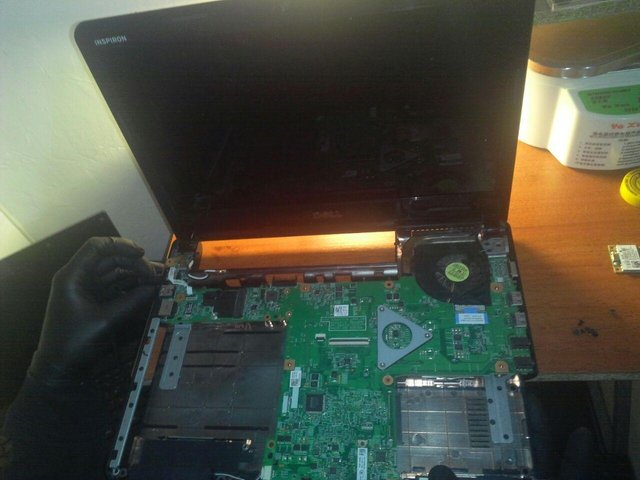

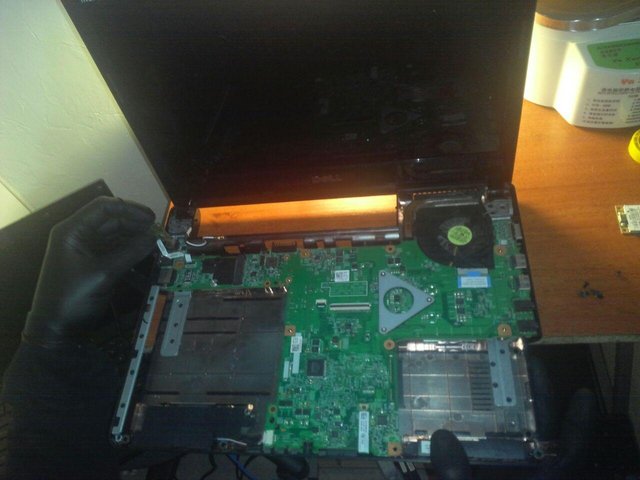

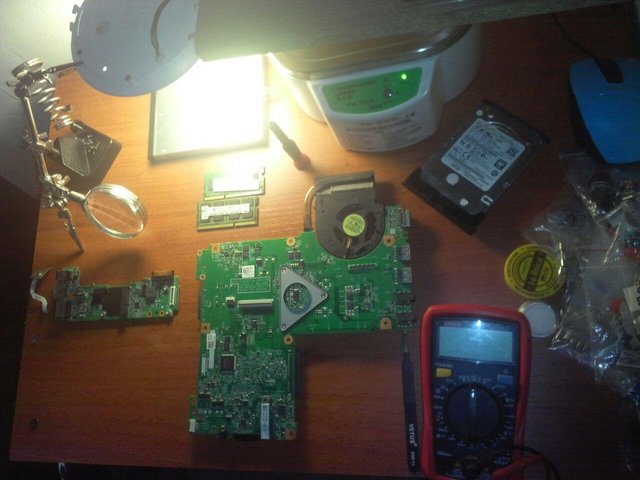

Saque el resto de los componentes, disco duro, reproductor o lector de discos, memorias ram, tarjeta wireless dejando algo como esto.

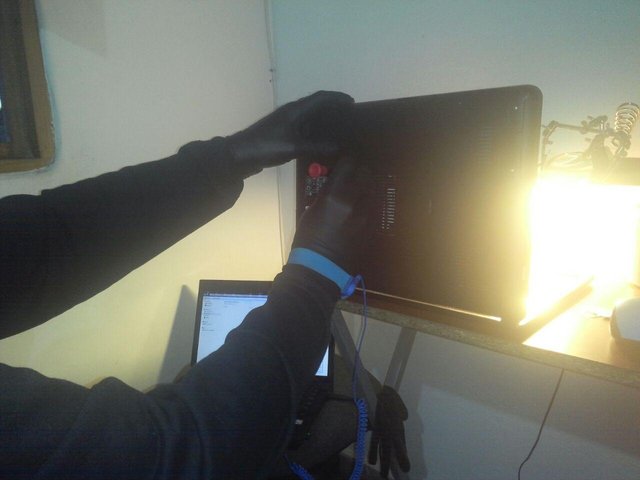

Procedí a probar el modulo de encendido, presionando el pulsador y no funciono, no encendía el ordenador.

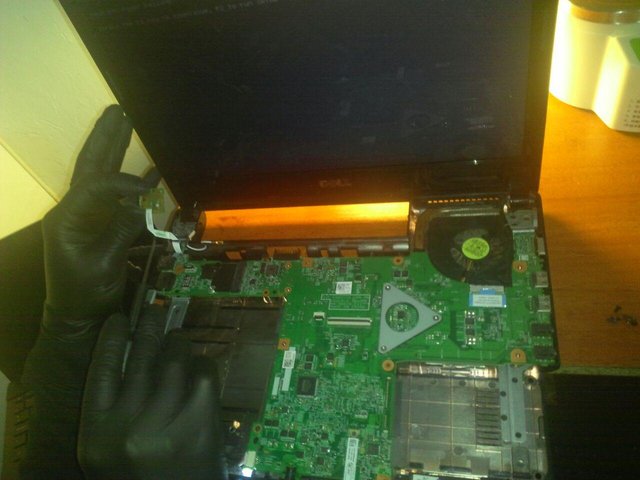

Luego hice un puente eléctrico con el destornillador en el circuito de encendido del pulsador y "voila" estaba resuelto había encendido el ordenador, seria entonces un problema del modulo de encendido.

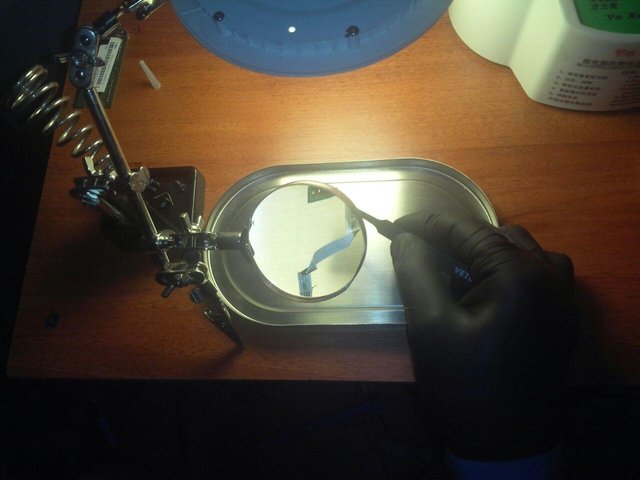

Probé cada una de las pistas del modulo de encendido, y el pulsador daba continuidad, inmediatamente use la lupa y pude ver corrosión lo que daría como resultado un falso contacto, eso seria todo por suerte.

photo_20200519_124943 2.jpg

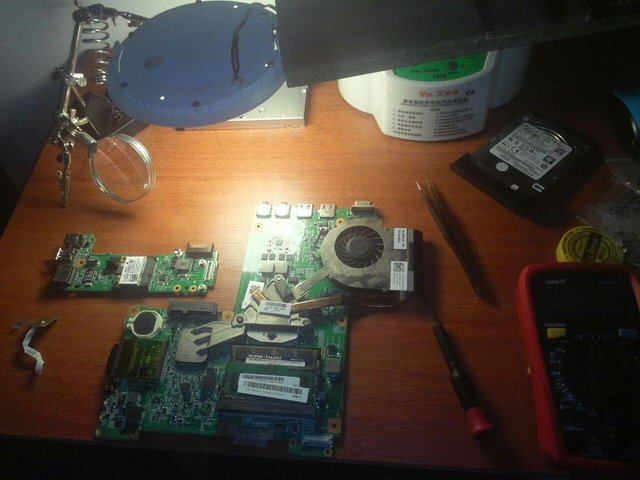

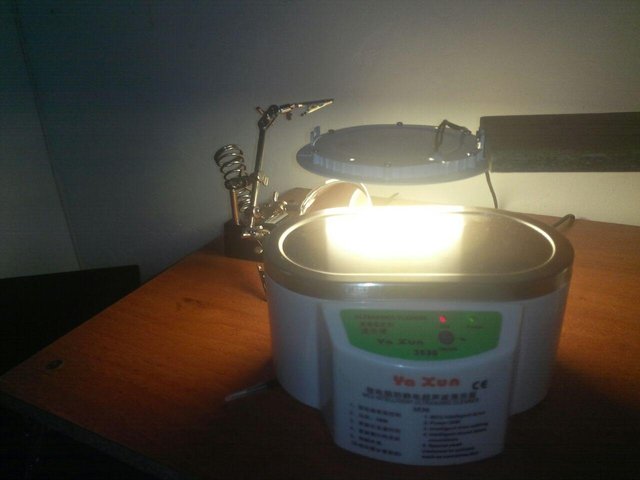

Lo demás seria pan comido, desarmar limpiar, colocar pasta endotérmica y lavar el modulo de encendido en mi lavadora ultrasónica, miremos como sucede.

photo_20200519_124847 2.jpg

photo_20200519_124942 2.jpg

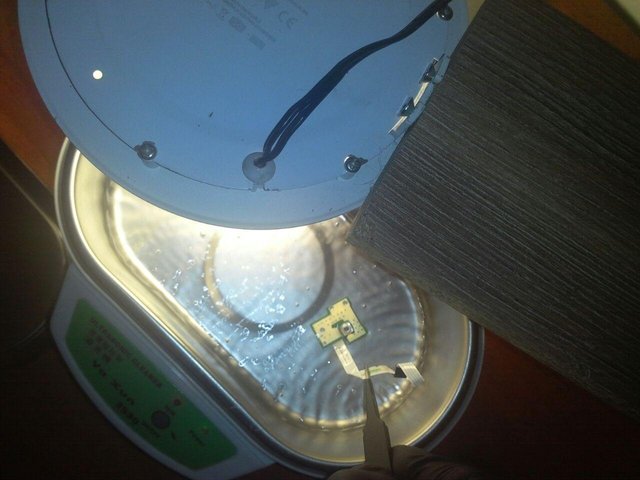

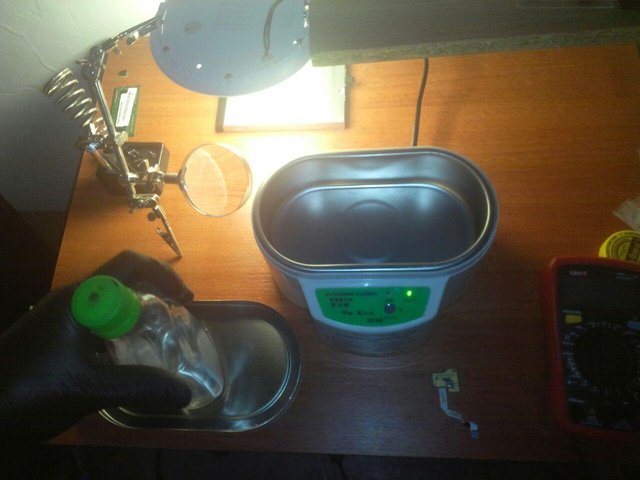

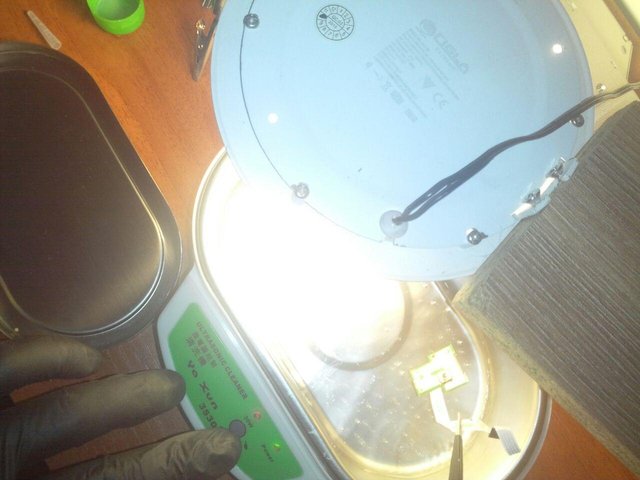

Verti suficiente liquido dieléctrico como para sumergir la pieza, inicie la lavadora, coloque la tapa y espere unos 20 minutos aproximadamente.

photo_20200519_124859 2.jpg


photo_20200519_124851 2.jpg

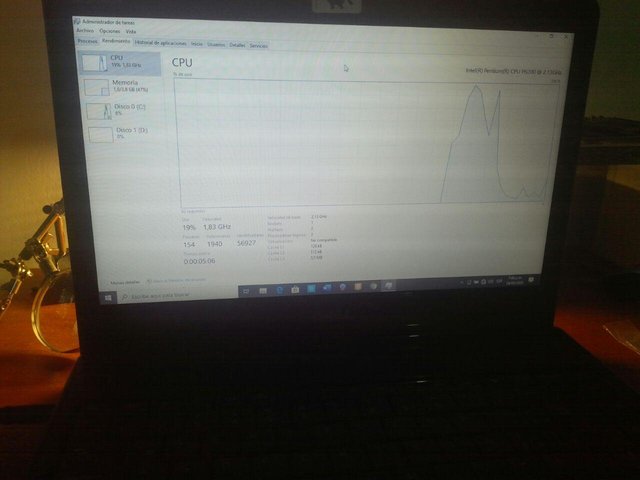

Probé la continuidad nuevamente y estaba hecho funcionaba con suavidad, ya podía armar y dar por finalizado este sencilla defecto.



photo_20200519_124928 2.jpg

Dando por concluida la labor y dejando otro cliente satisfecho.



Cámara Modelo J2 Prime Smart Phone.

Hasta luego ...
